バイブロフォンサー打設工法(硬質地盤杭打設)

バイブロフォンサー打設工法(硬質地盤杭打設)

バイブロフォンサーの特徴

  • 世界最大級バイブロ 起振力 251t 大型バイブロ 最大φ3,300mm 打設長60.0m可能
  • 都市型油圧可変バイブロ 低振動 低騒音
  • 杭打工事において、どの杭打ち施工方法より安く早く打設可能
  • 硬質土・玉石・軟石まで貫入可能
  • Slide image

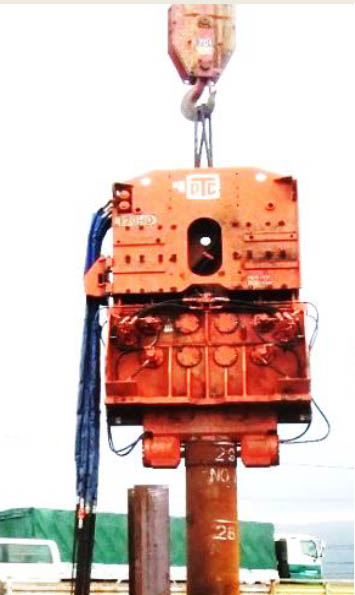

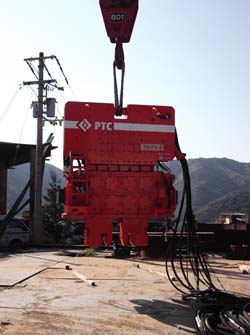

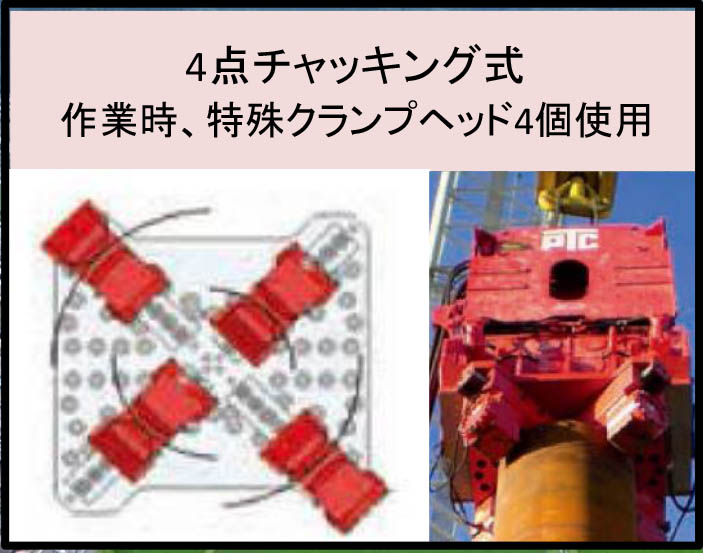

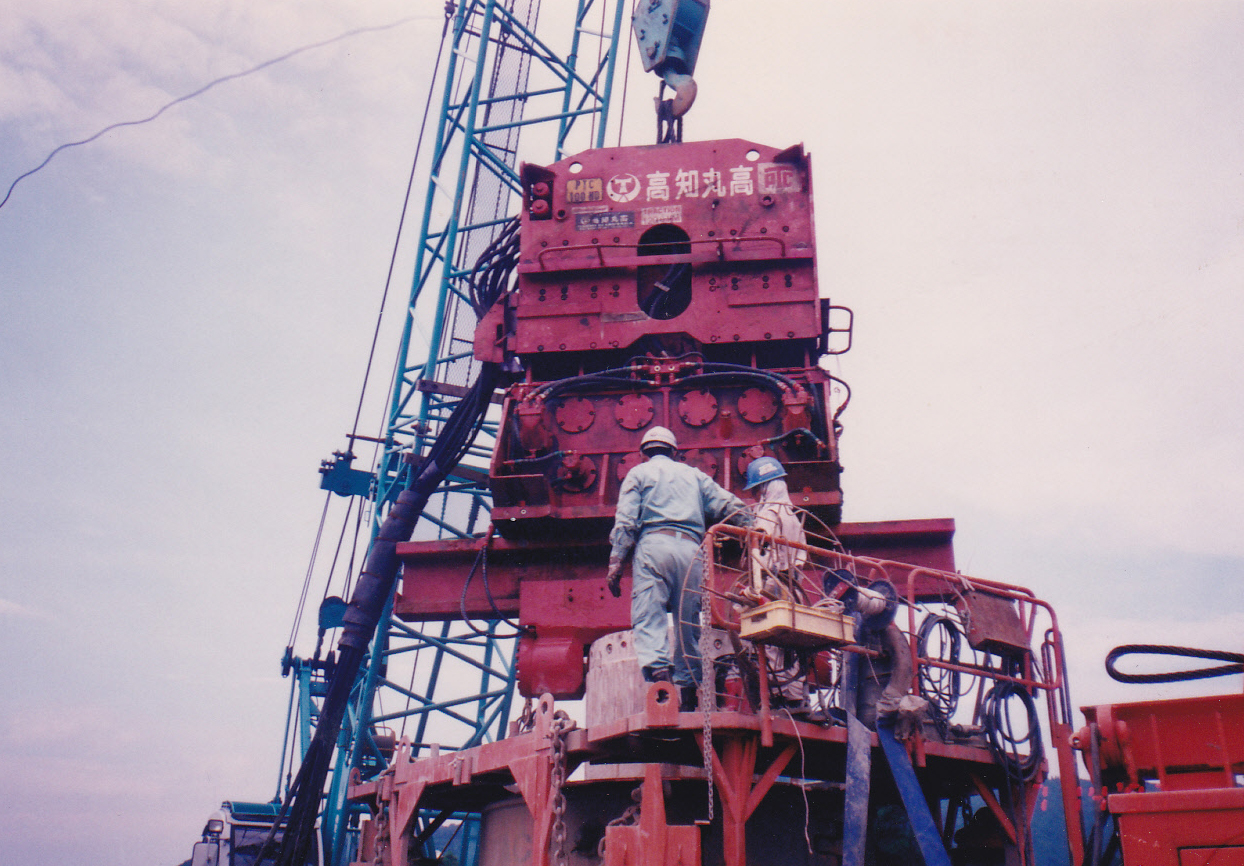

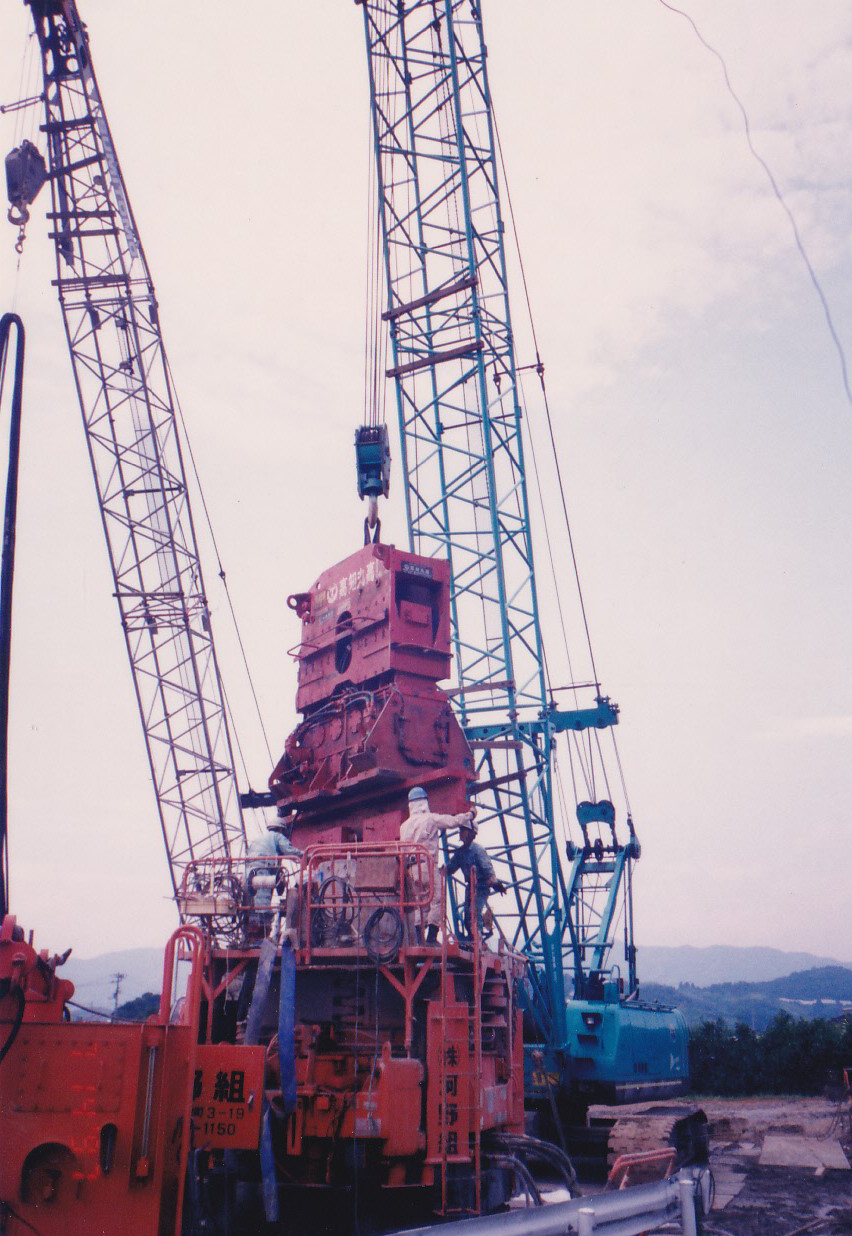

    超大起振力 超大型最新機種120HD導入
  • Slide image
  • Slide image
  • Slide image
  • Slide image
  • Slide image
    鋼管杭打込φ1,200 L=39.0m
  • Slide image
    鋼管矢板打込φ1,000 L=26.0m 軟石 N値80
  • Slide image
    鋼矢板打込 L=9.0m 砂質土・軟石
  • Slide image
    H鋼打込 L=8.0m 玉石・転石(φ200~φ600)
  • Slide image
    岩盤に鋼矢板貫入
  • Slide image
    6tテトラポット貫入
  • Slide image
    岩貫入状況
  • Slide image
    岩貫入状況
  • Slide image

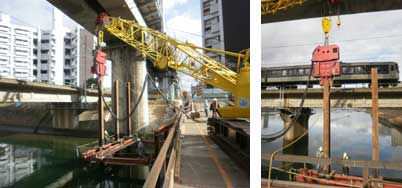

    上空制限作業、JR軌道隣接作業状況
  • Slide image
    桁下施工状況
  • Slide image
    桁下施工状況
  • Slide image
    ジャミングにより、施工不可となった全旋回工法 ケーシング引抜状況
  • Slide image
    ジャミングにより、施工不可となった全旋回工法 ケーシング引抜状況

能力表

バイブロフォンサー 単位
出力 Kw/HP 481/654 451/613 306/415 227/308
偏心モーメント Kg・m 120 120 0-20 0-16
最大振動数 Hz/rpm 23/1380 23/1380 38.3/2300 38.3/2300
最大起振力 TON 255 255 118 96.5
最大引抜力 TON 120 120 30 24.4
振動部重量 kg 9,000 8,200 2,455 2,400
単体重量 kg 14,100 13,300 3,710 3,635
最大振幅 mm 26.7 29.3 16.3 13.3
長さ m 2.400 2.300 1.976 1.976
m 1.505 1.505 0.775 0.775
中心部厚さ m 0.800 0.800 0.400 0.400
高さ(クランプ無し) m 3.250 3.000 1.976 1.976



バイブロフォンサー 単位
出力 Kw/HP 215/292 428/514 339/460
偏心モーメント Kg・m 0-17 0-28 0-29
最大振動数 Hz/rpm 38/2300 36.5/2190 37.5/2200
最大起振力 TON 100 147 157
最大引抜力 TON 30 50 60
振動部重量 kg 3,000 3,120 3,930
単体重量 kg 4,500 5,320 6,525
最大振幅 mm 11 18 14,8
長さ m 1.965 1.920 2,300
m 0.850 0.893 0.921
中心部厚さ m 0.380 0.451 0.400
高さ(クランプ無し) m 2.120 2.240 2.327
